mini KONG2(ミニコング2)を分解してみた

投稿日:2023/5/19 更新:2025/10/6 コメント 2件 分解＆修理 ホビールーター, ミニコング2, ミニルーター, 分解, 工具

「プロクソン ハンディマルチルーター No.28473」を買ったんですが、「mini KONG2(ミニコング2)」というホビールーターも細かい作業にはまだまだ使えるので使っているんですがケーブルが変な癖がついて鬱陶しいので短くできないか確認がてら分解してみました。



「mini KONG2(ミニコング2)」を分解

分解方法は至って簡単です。

前後についたローレット加工(すべり止め)されたネジを外します。

背面にある3か所のネジを外す。因みに穴径が3mmほどしかないので太いドライバーは使えません。

コレットチャックまで外す必要はありません。

あとはくさびを打って広げるだけです。

結構、中はキレイですね。

モーターにはマブチのロゴがあるのでマブチ製のFK-290PY-06550(BD548336)という製品が使われています。

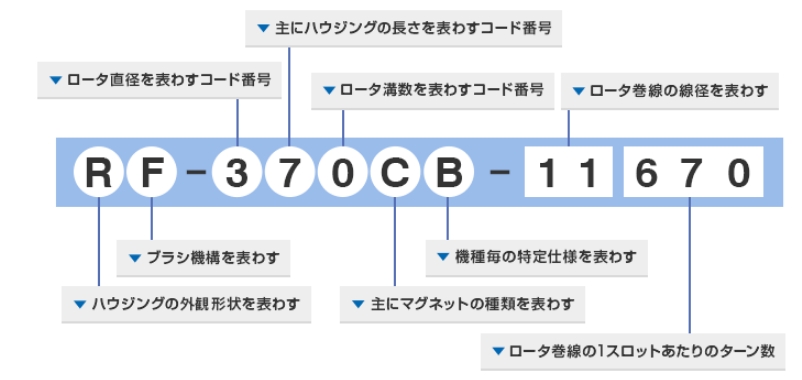

マブチモーターの型番の読み方は以下の通りです。

機種表示とその意味

フラット型、直径:20mm、長さ:90mm

FK-290PY-06550

F : ハウジングの外観 フラットタイプ
K : ブラシ機構 カーボンブラシ
2 : ロータ直径
9 : ハウジングの長さ
0 : ロータ溝数 3溝
P : マグネットの種類 異方性マグネットまたは希土類マグネット
Y : 機種毎の特定仕様
06 : ロータ巻線の線径
550 : ロータ巻線の1スロットあたりのターン数

ビットを挿す時に軸を止めるボタンがあるんですがそこを押すとここに穴にハマって回転が止まる仕組みになっているんですね。

回転軸を止めるボタン。

コードブッシュはケーブル一体成型されているみたいなのでケーブルを交換する場合には代替品を探す必要があるんですが、モノタロウなどで探しても適合できそうなものがないので同じものをきれいにバラして使うしかないようです。

ブッシュが筐体の溝にハマっている部分の寸法です。

小さな輪っかみたいなのでペアリングになっています。

外径は10mmほど。

軸径は 約 6.9 mm。
