未来工業 PVKボックス「PVK-ANJ」購入レビュー

昨年末に監視カメラ「TP-Link Tapo C530WS」を設置したんですが、その配線隠しに未来工業PVKボックス「PVK-ANJ」を買ってみました。価格はアマゾンとかだと300円ほどで売られていましたが実物を見て買いたかったのでコメリで600円ほどでした。

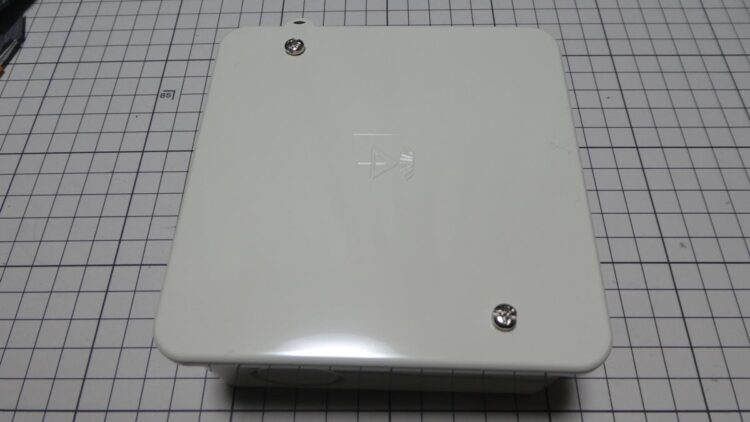

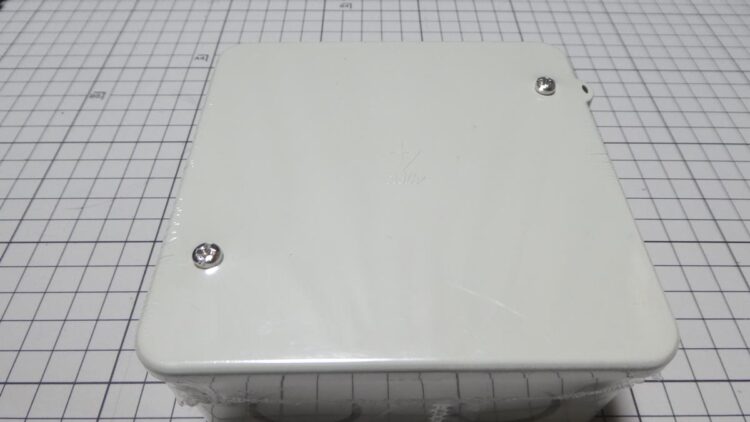

未来工業PVKボックス「PVK-ANJ」購入レビュー PVKケース

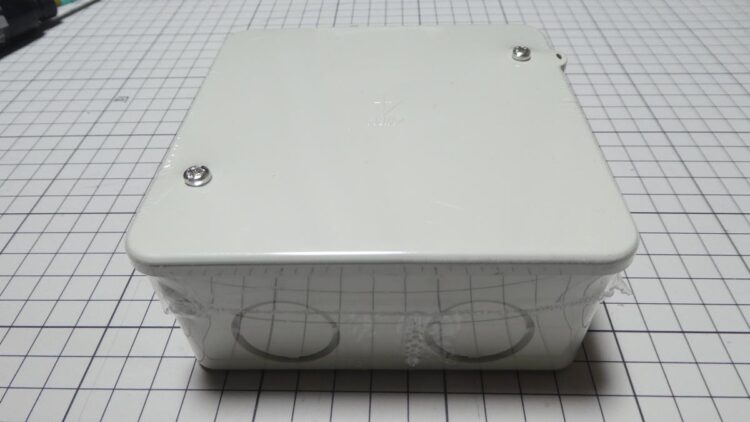

ビニールでシュリンクされていました。

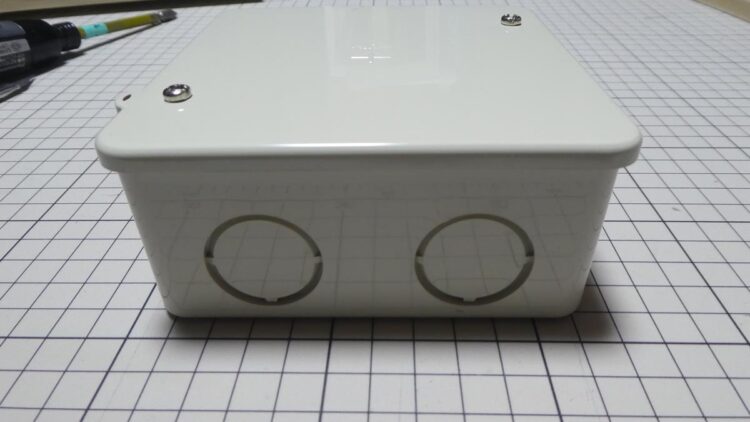

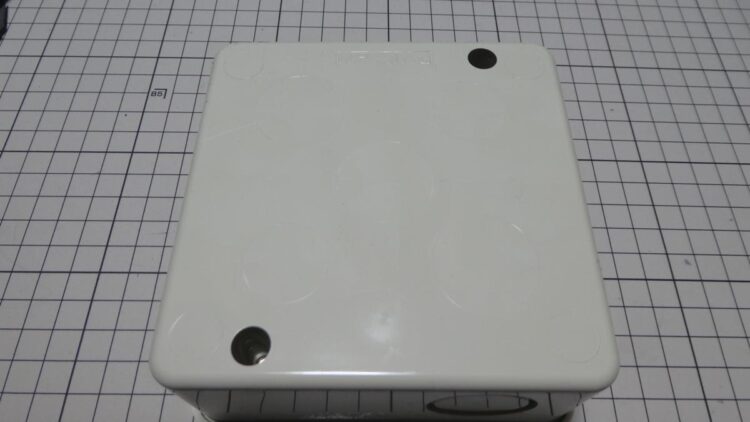

どちらが正面かよく分かりませんがサイドの4面にノックと言われるVE/CD/PF管などを接続するできる穴があります。

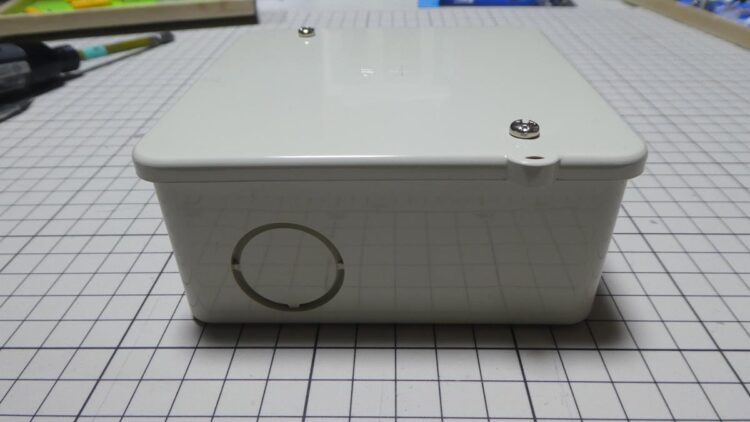

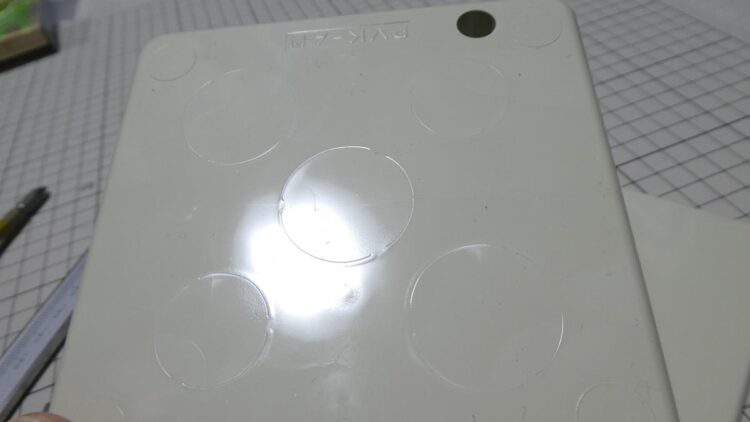

角度を変えるとノックの位置が分かります。

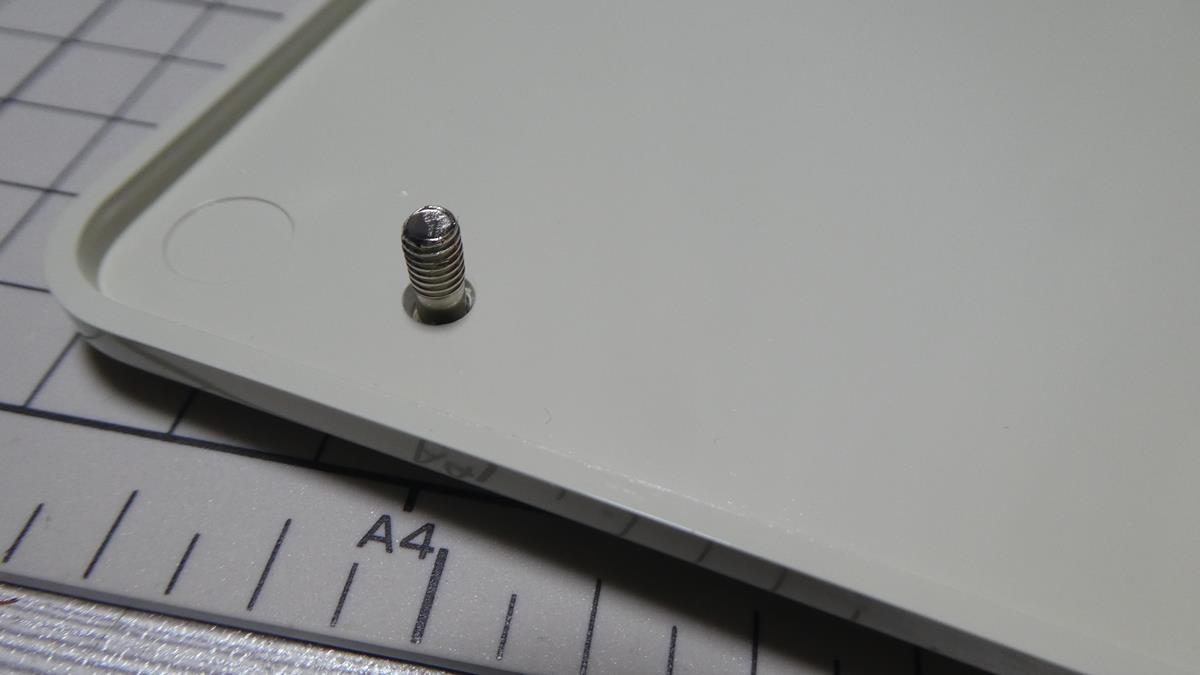

ネジは半ネジなので外れにくい構造になっています。

ふたの取付ネジはM4サイズ。因みにネジはステンレス製です。

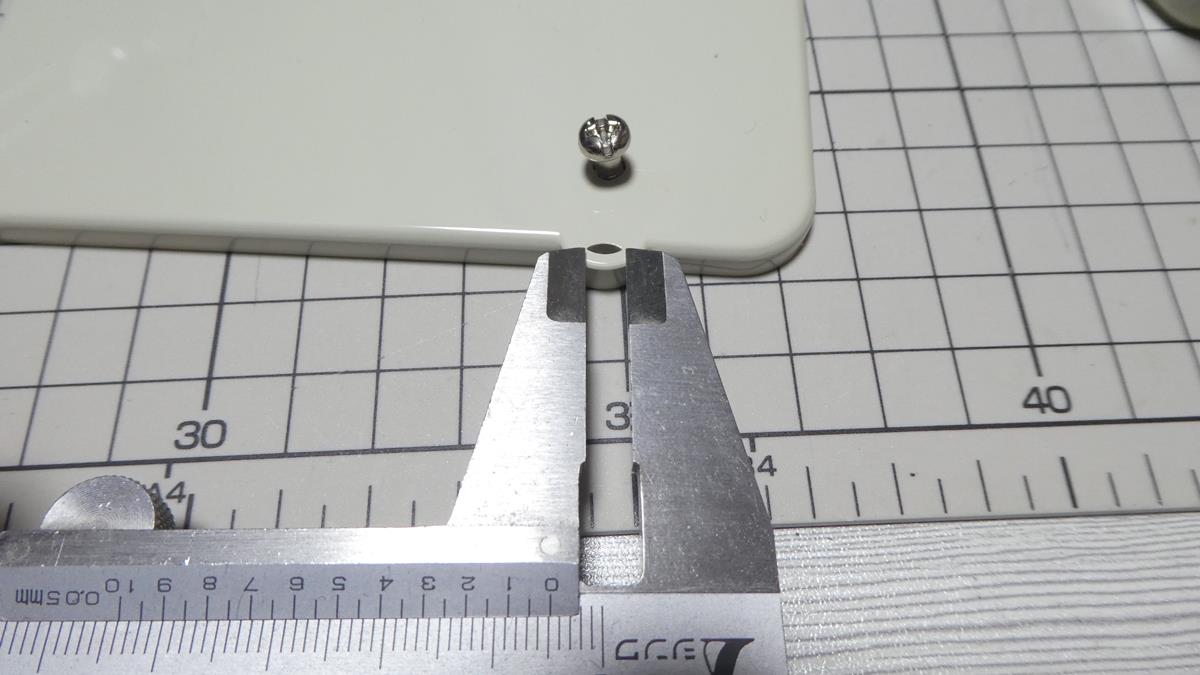

上ふたの傘になる部分の長さは 3 mm ほど。

この穴は多分落下防止の紐などを通しておくものだと思いますが違うかも知れません。

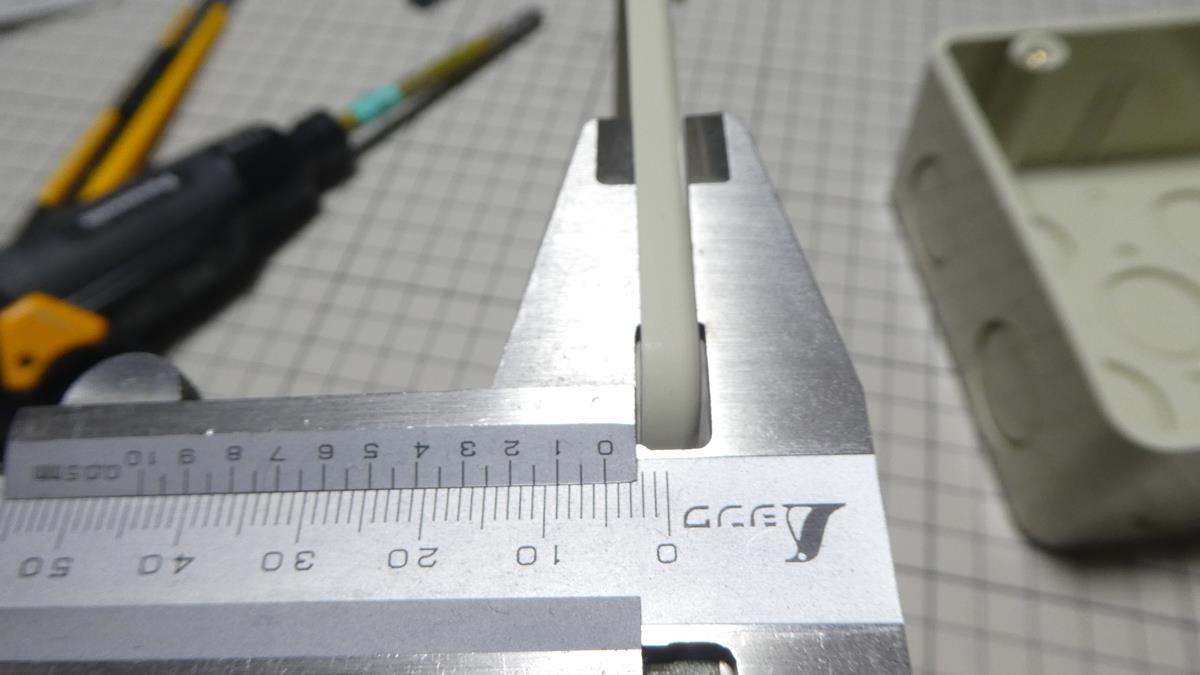

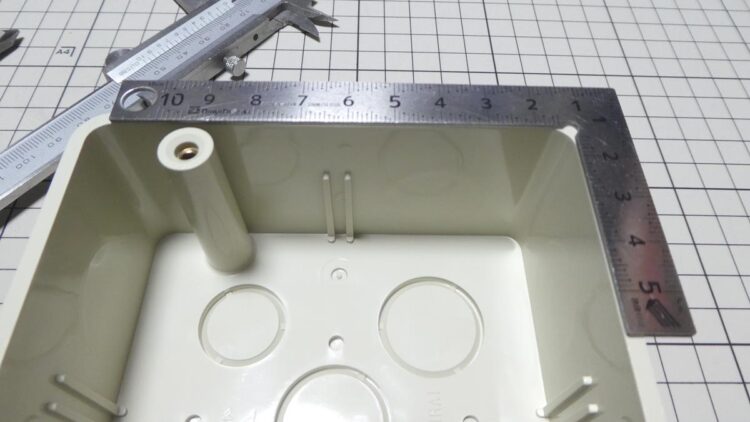

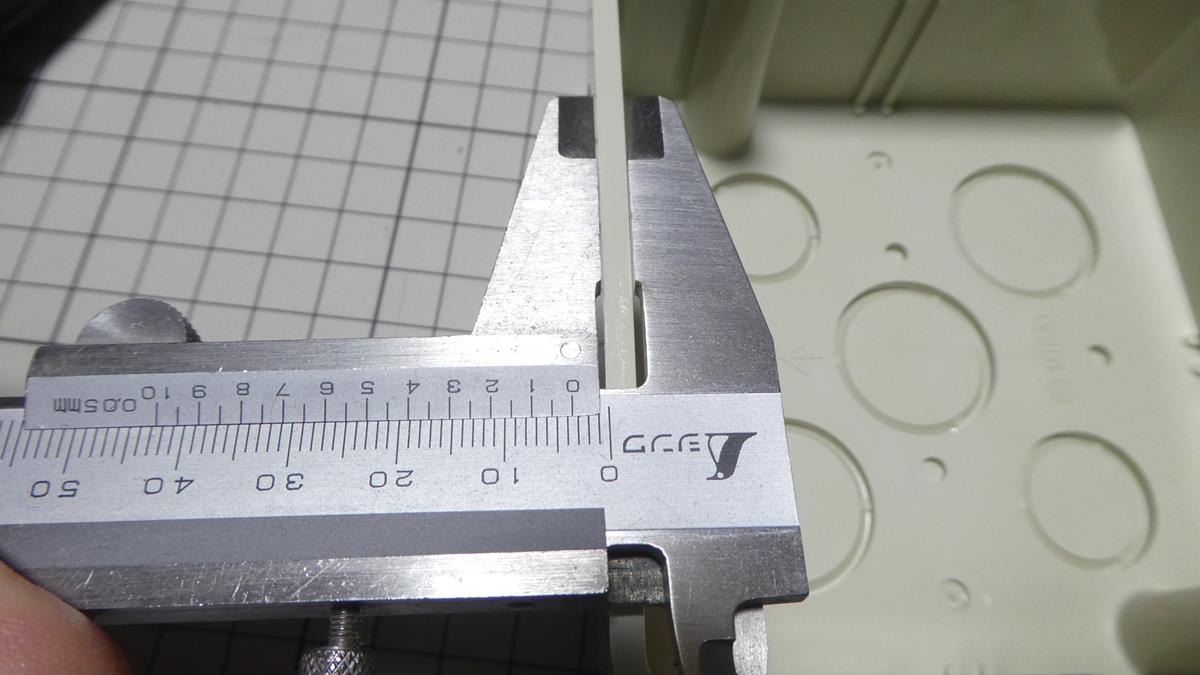

サイドの肉厚は 約 3.5 mm。

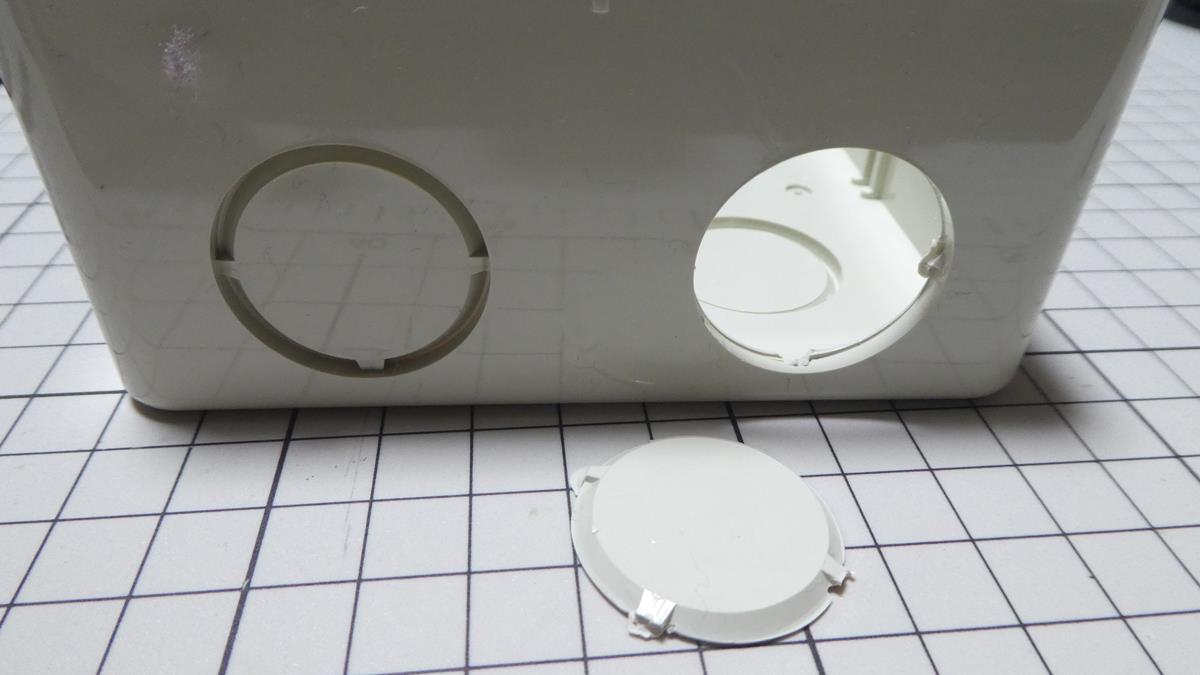

ノックはトンカチやペンチ等で叩くと簡単に穴あけできます。

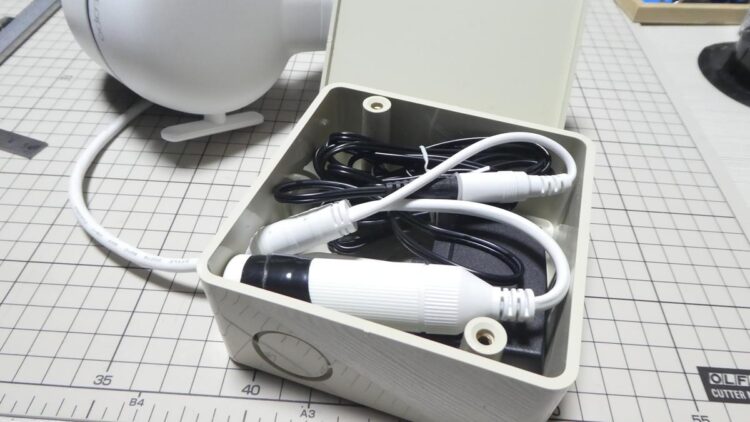

「TP-Link Tapo C530WS」だとACアダプターまですべて入れてもギリギリ収まりました。ACアダプターは屋外に設置したくなかったので実際にはACアダプターのケーブルを室内まで引き込んで電源を取りました。

ただ、使用するプラグの大きさによっては入らないかも知れませんし、後述していいるPF管コネクタを使用するとキャップの部分があるのでさらに狭くなるのでその点を考慮しておく必要があります。

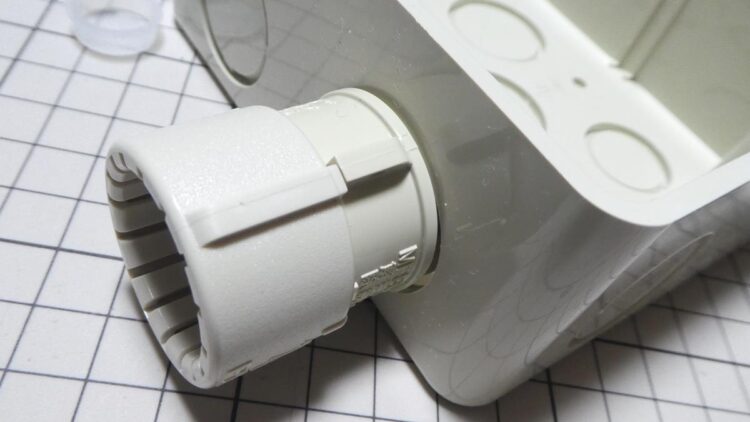

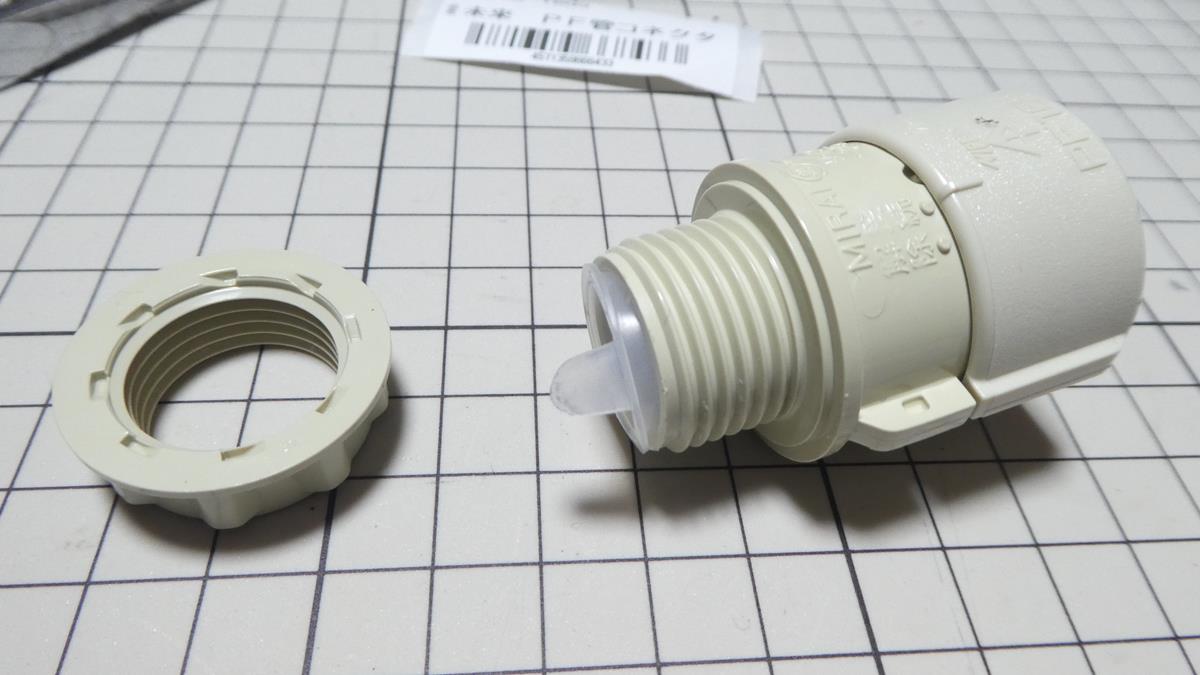

PF管コネクタ Gタイプ MFSK-16G

使用するつもりはなかったんですが100円くらいだったので何となく買ってみました。尚、「TP-Link Tapo C530WS」のケーブルは一番太いところで外径16mmほどあるのでそもそもこのPF管コネクタを通すことができませんのでご注意下さい。

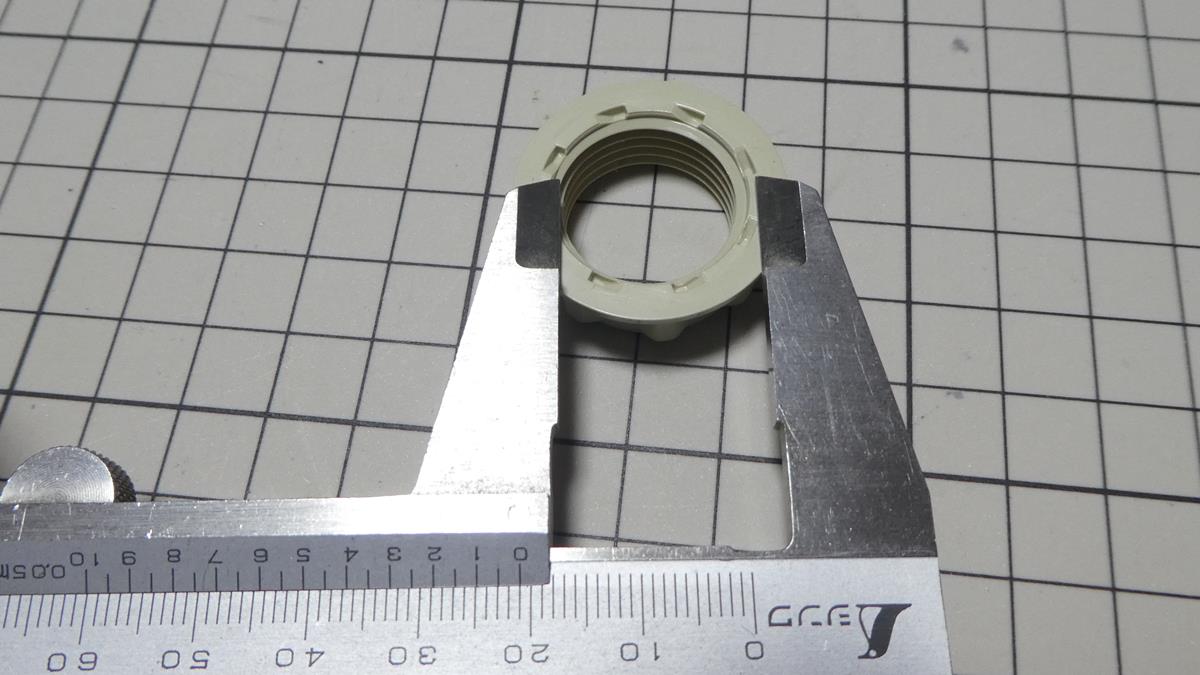

キャップの内径は 約 15.5 mm。

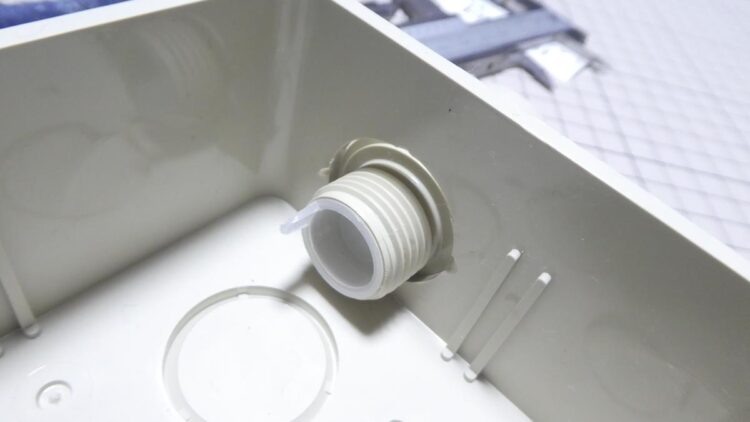

ボルト部が15mmほど出っぱるのでその分も考量しておく必要があります。

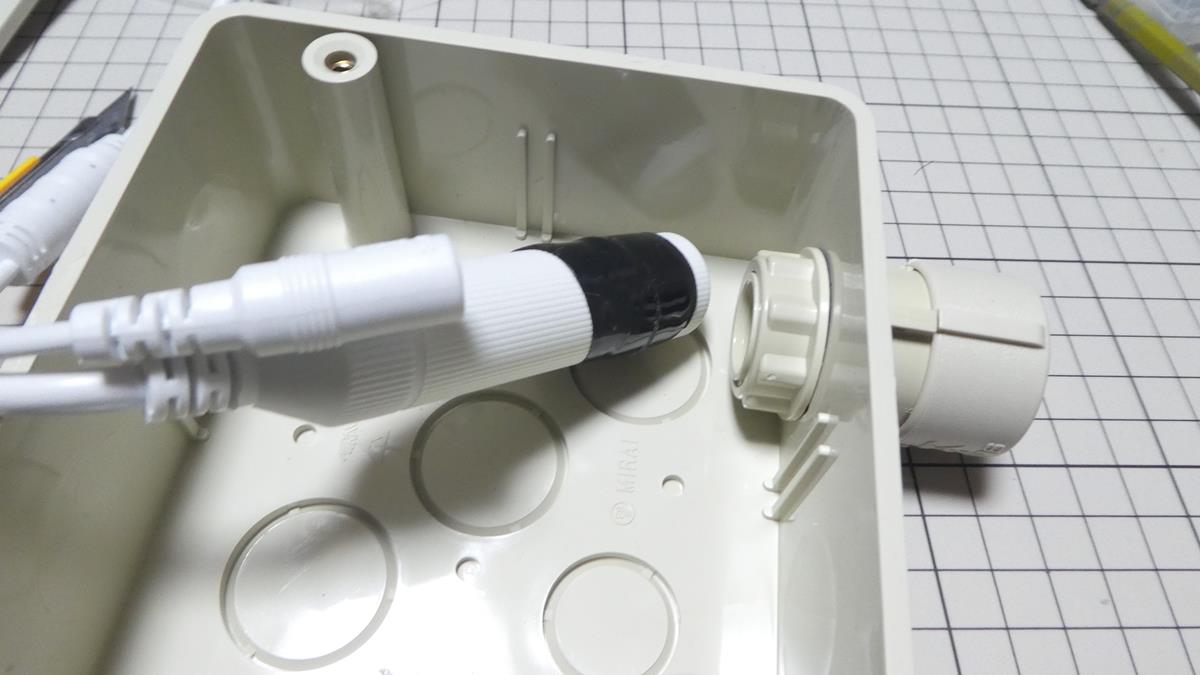

監視カメラ「TP-Link Tapo C530WS」の防水ケースが通るのでコネクタ取付後のことを完全に忘れていましたが…。

PF管コネクタの内径は15.5mmしかないので防水カバー(外径20mm)は通りません。

仕様にも最細部のサイズが記載されていないので22mm用のPF管(MFSK-22G)を通せるかどうかもよく分かりません。

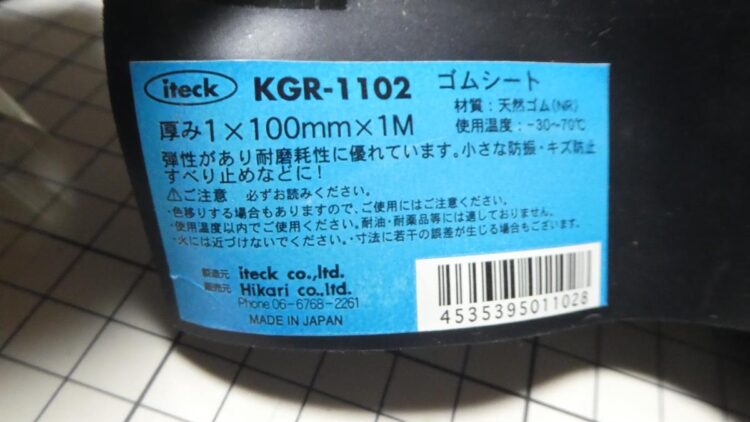

余談ですが防水タイプのものもあるようですがサークルカッターがあれば自作できます。
