テスターピンプラグ KM075 ｱｶｸﾛ 購入レビュー MSK

投稿日:2025/11/14 更新:2025/11/14 コメント 0件 工具 2mm, KM075, コネクタ, サトーパーツ, チップジャック, テスター, テスターピンプラグ, テストリード, 安定化電源

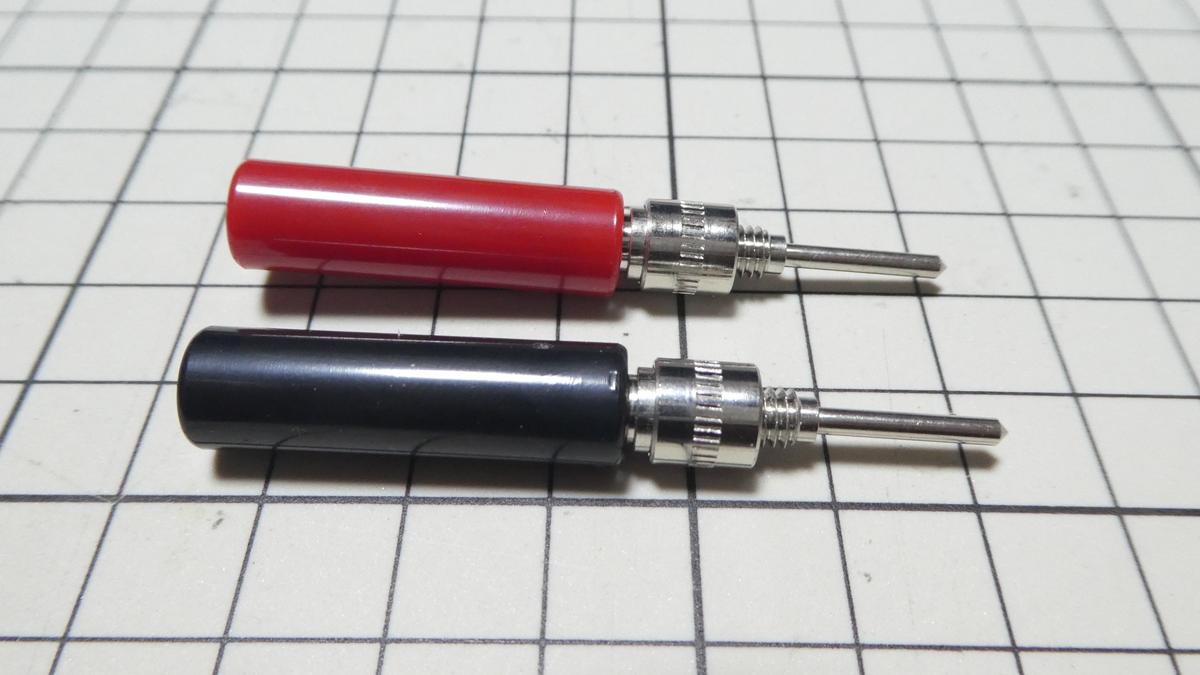

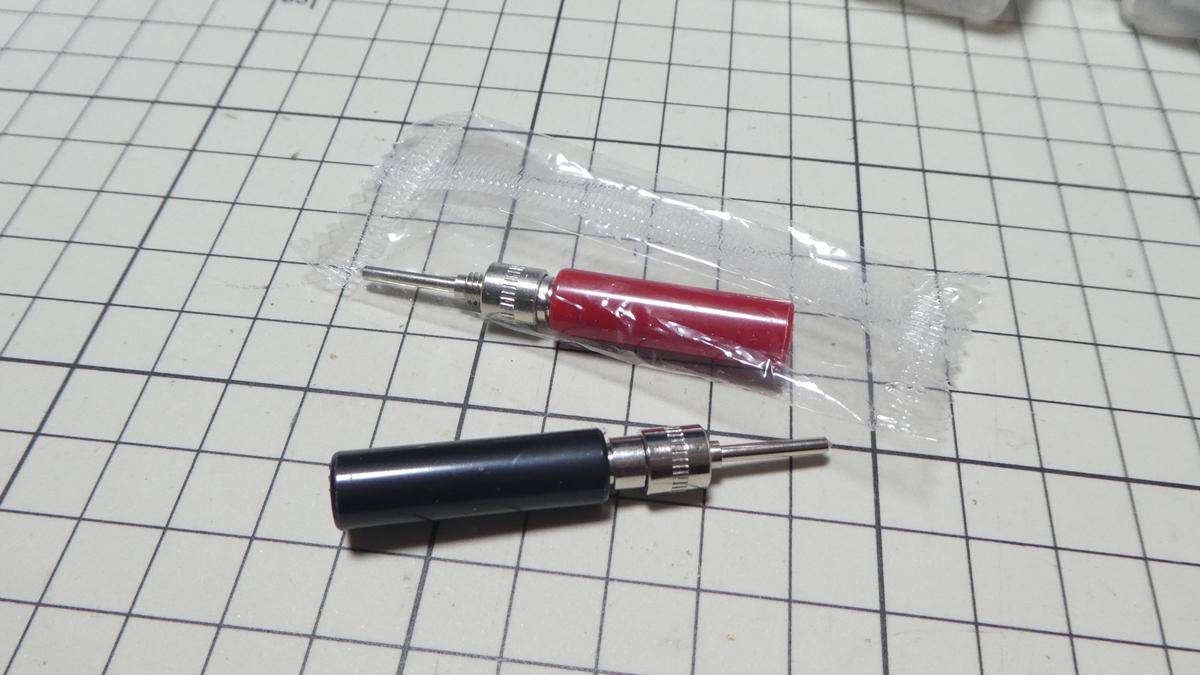

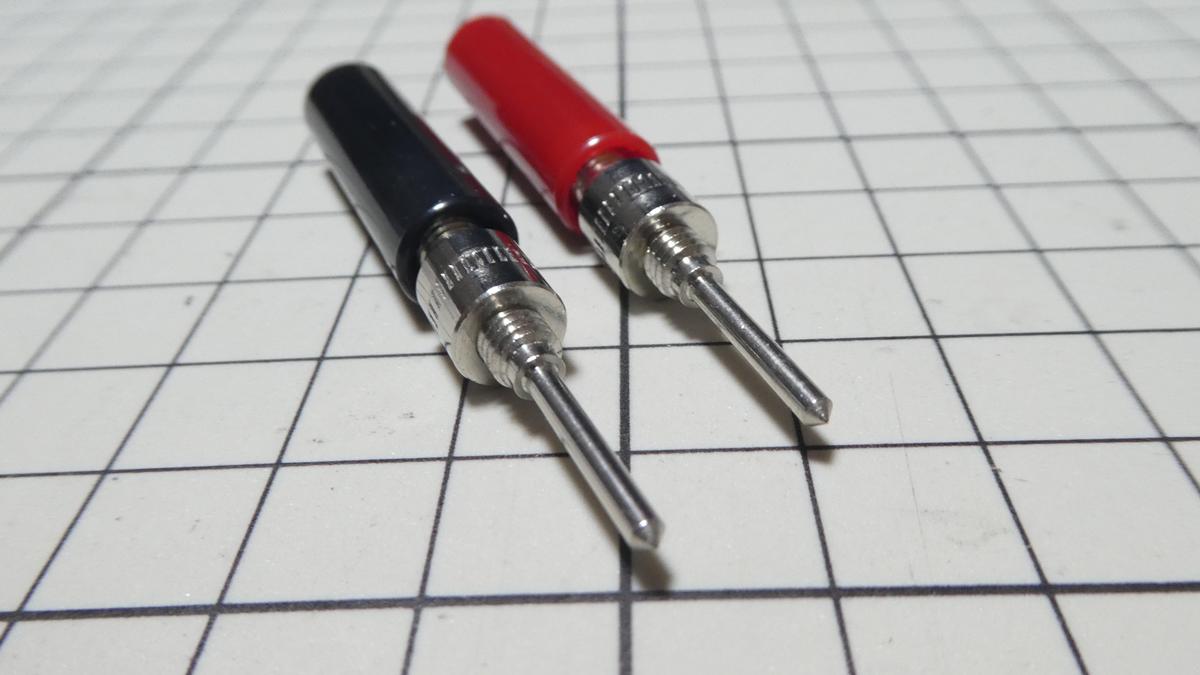

マルツオンラインで「テスターピンプラグ(KM075)」という商品を買ってみました。価格は1個110円(税抜)で商品名は「【KM075ｸﾛ】テスターピンプラグ 黒」と「【KM075ｱｶ】テスターピンプラグ 赤」となっています。



テスターピンプラグ KM075ｱｶｸﾛ 購入レビュー MSK

下図は剥がしてありませんが、マルツオンラインの商品はパッケージごとにバーコードが貼られてあり、キレイに剥がせて再利用できるのでありがたいです。

下図のようなシールが貼られています。

柄の部分のサイズは外径9.2mm、長さ30mm。

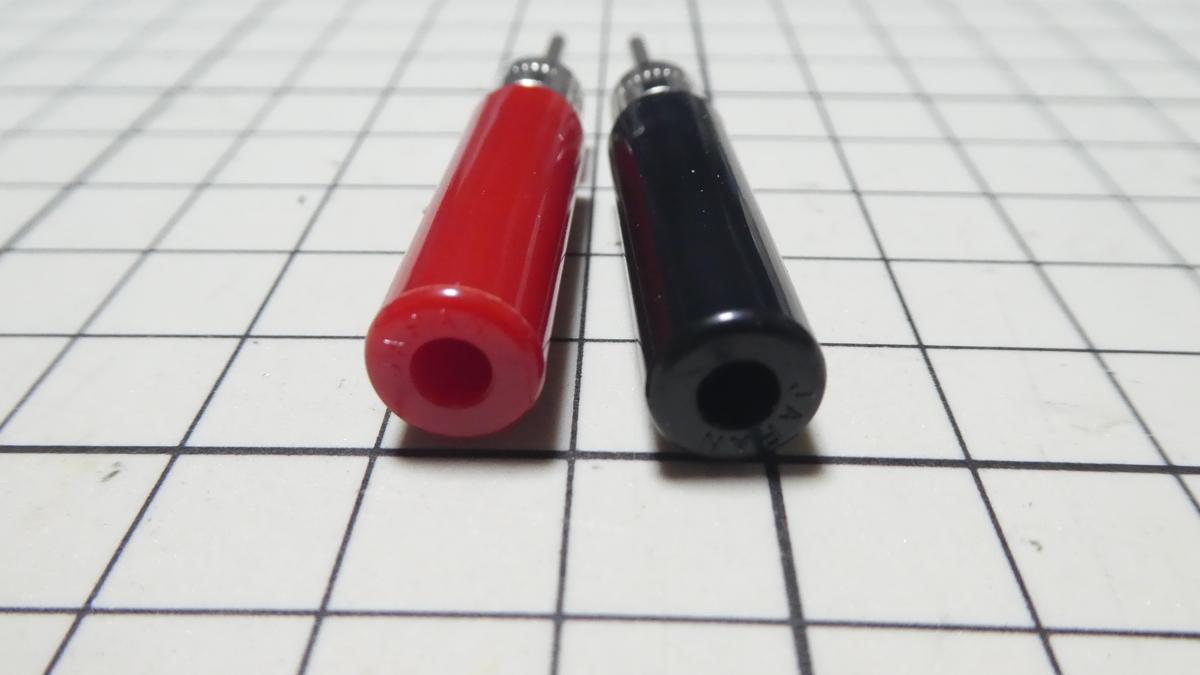

こちらのケーブルを通す方の穴径は 約 4 mm。

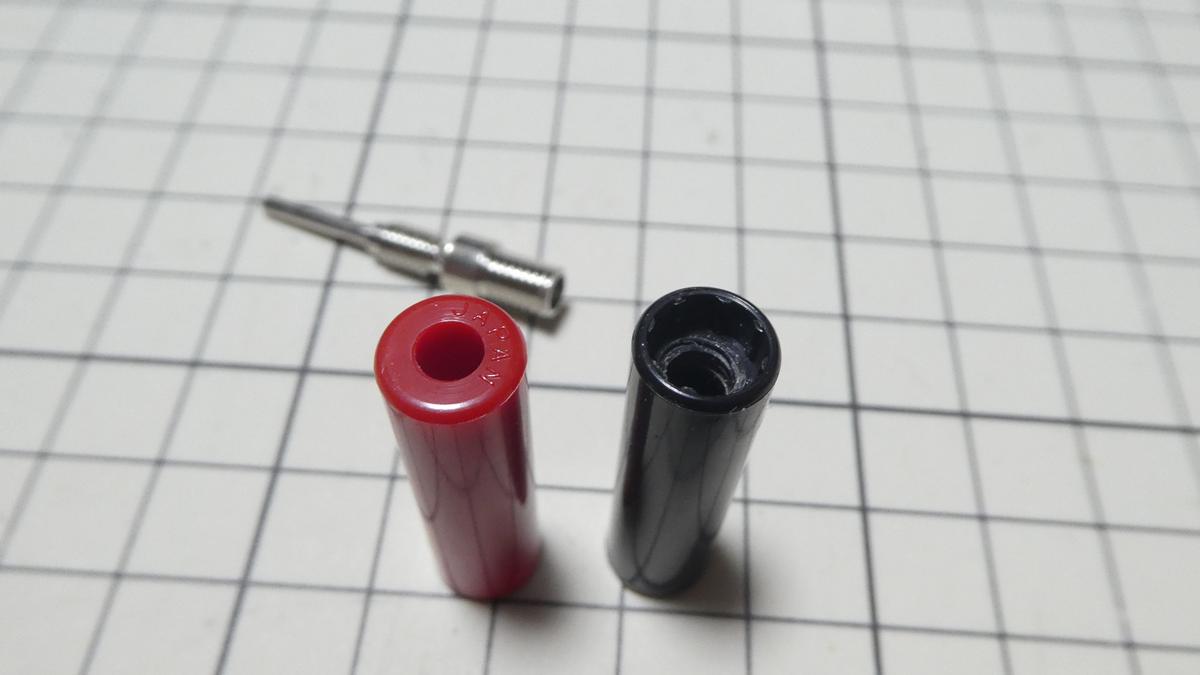

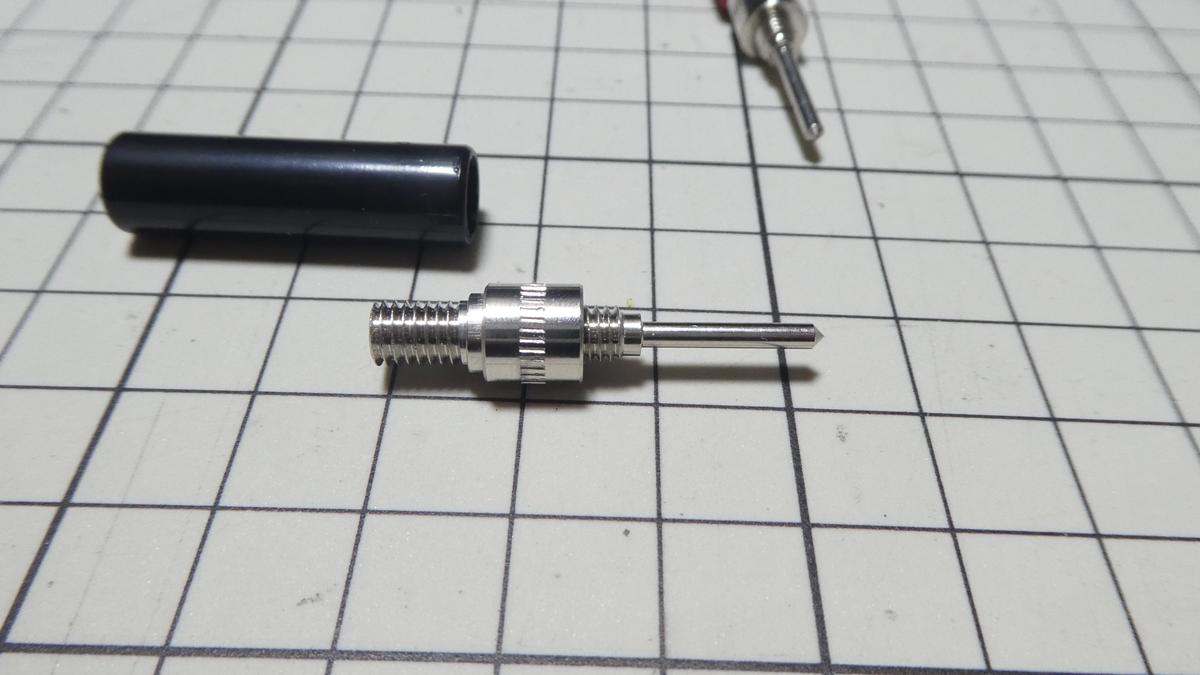

柄には5mm径のネジ山が切られています。

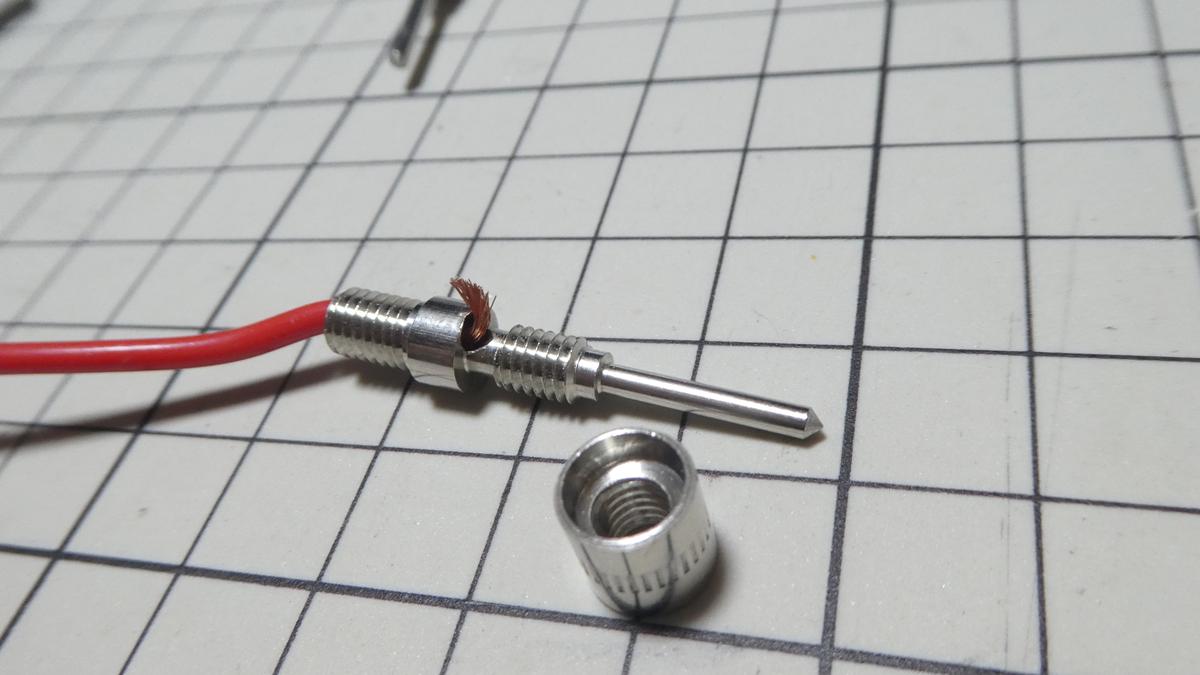

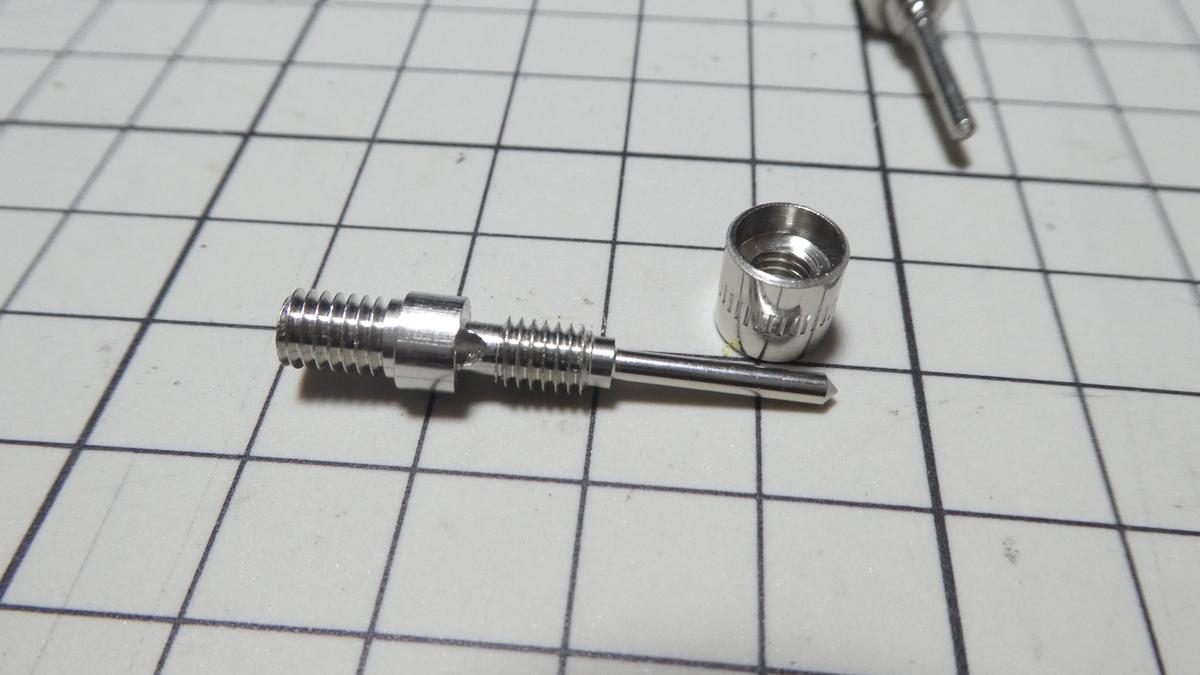

また丸いパーツも外すことができますが、最初はここにネジ山がある理由が全く分かりませんでした。

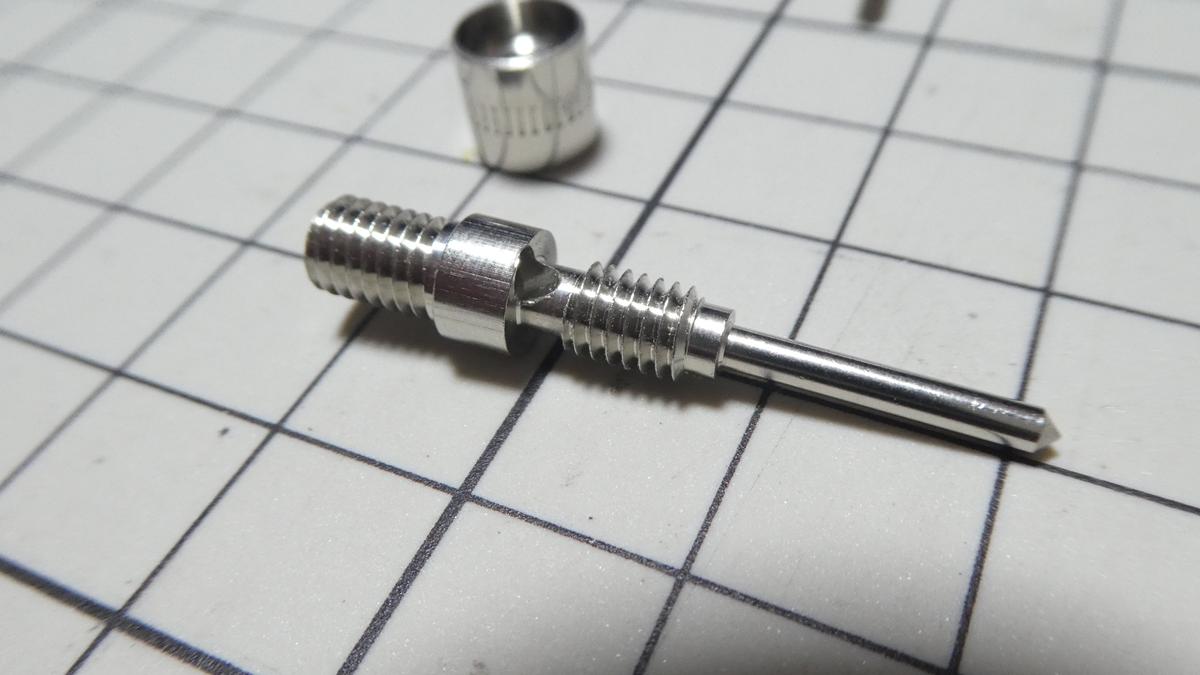

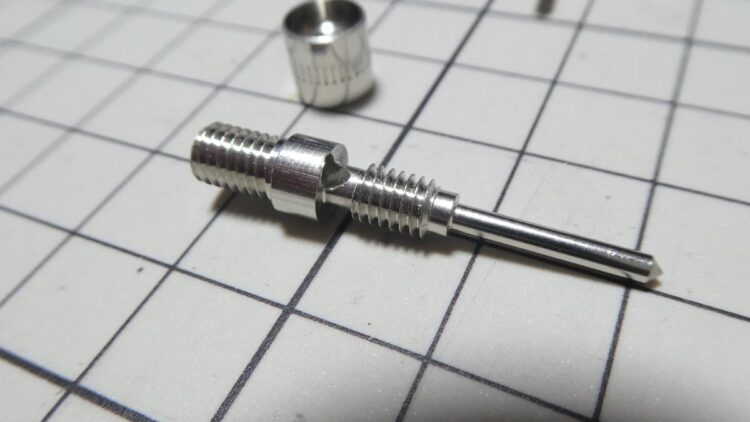

よく見るとネジ山の根元を見ると穴が開いています。

この穴は裏の穴とも繋がっています。

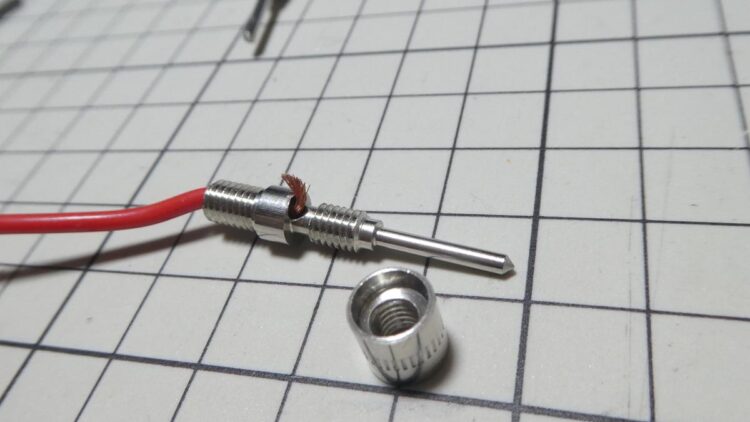

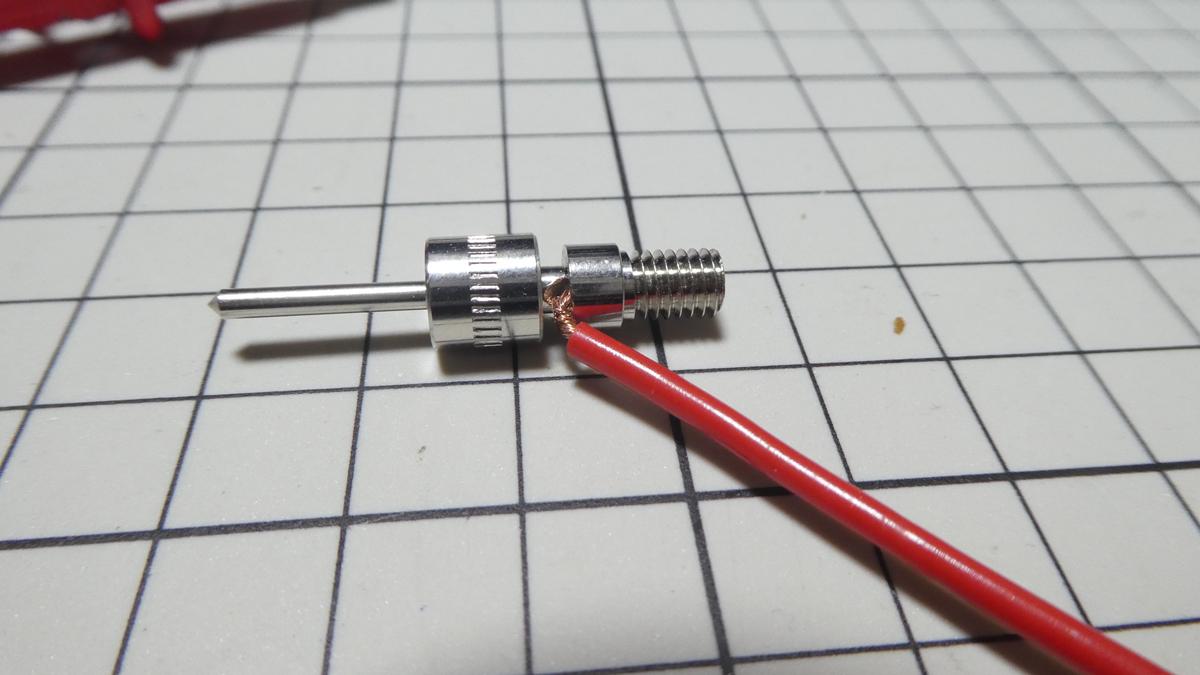

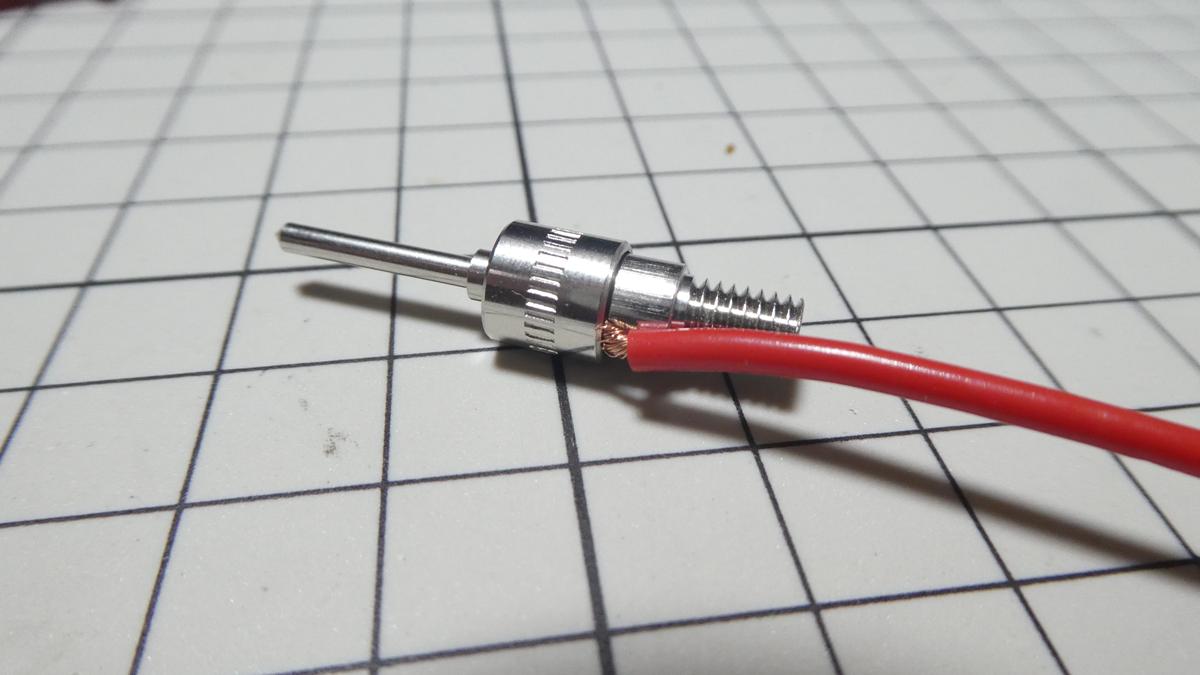

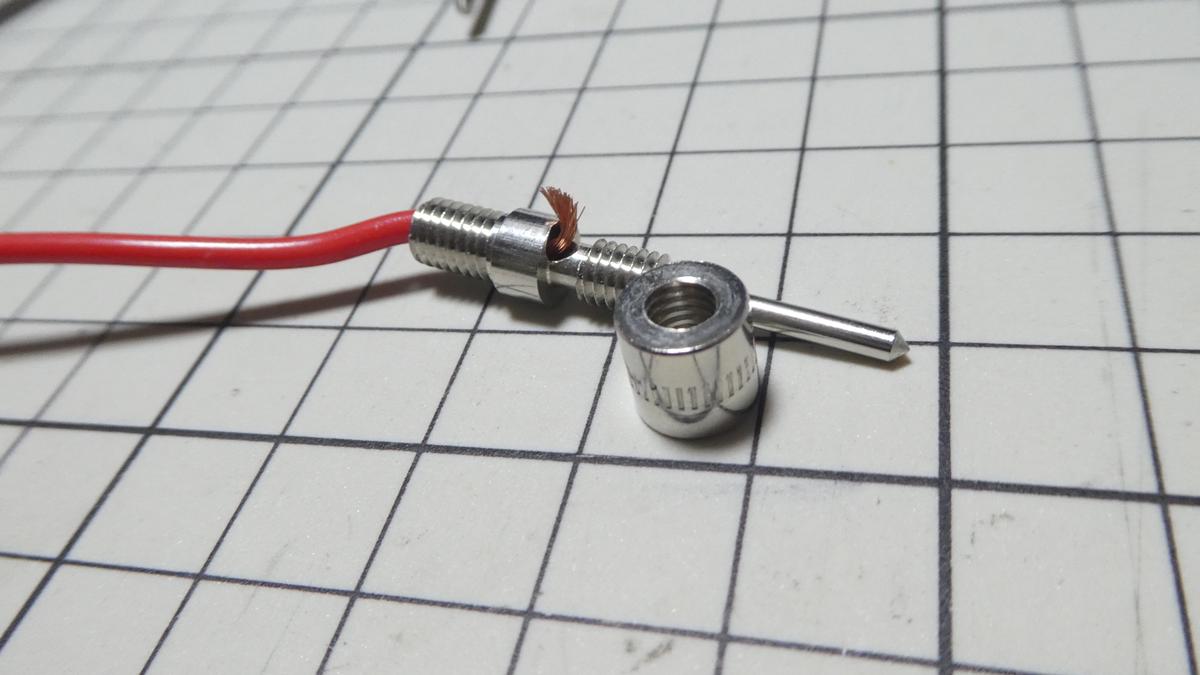

ネジの溝がある方を被せることで芯線と一緒にネジ止めできるのではんだ付けなしでケーブルを固定できる仕組みみたいです。

取扱説明書もないので間違っているかも知れませんが恐らくこの使い方で間違いないと思います。

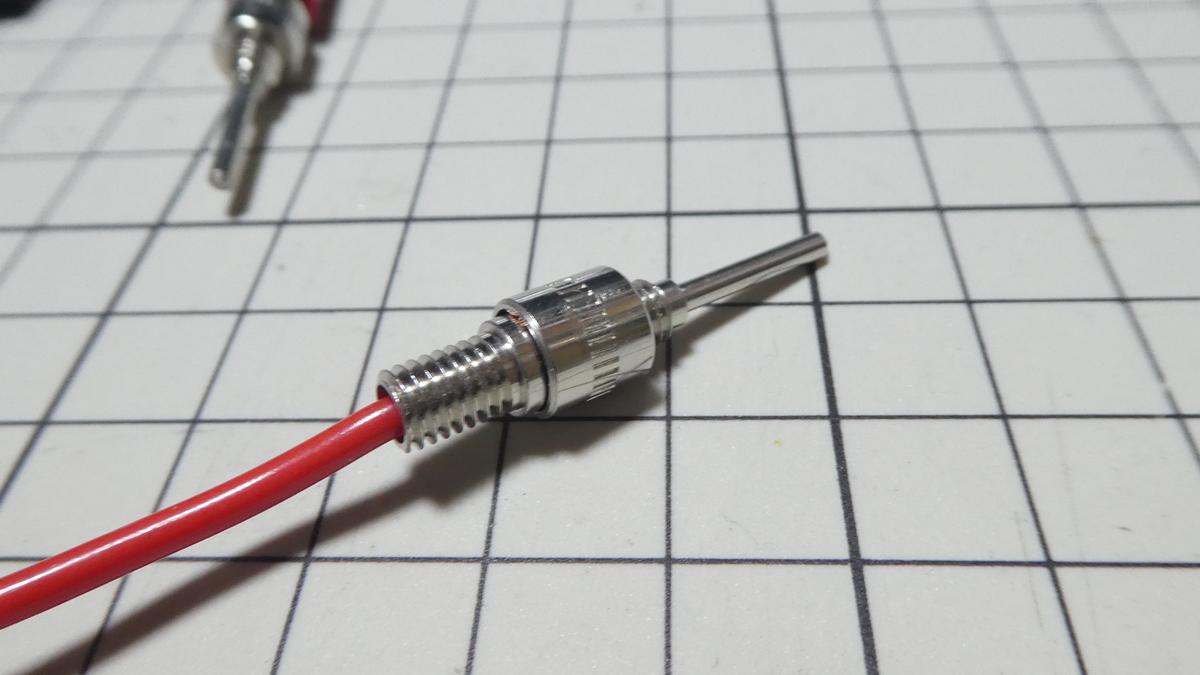

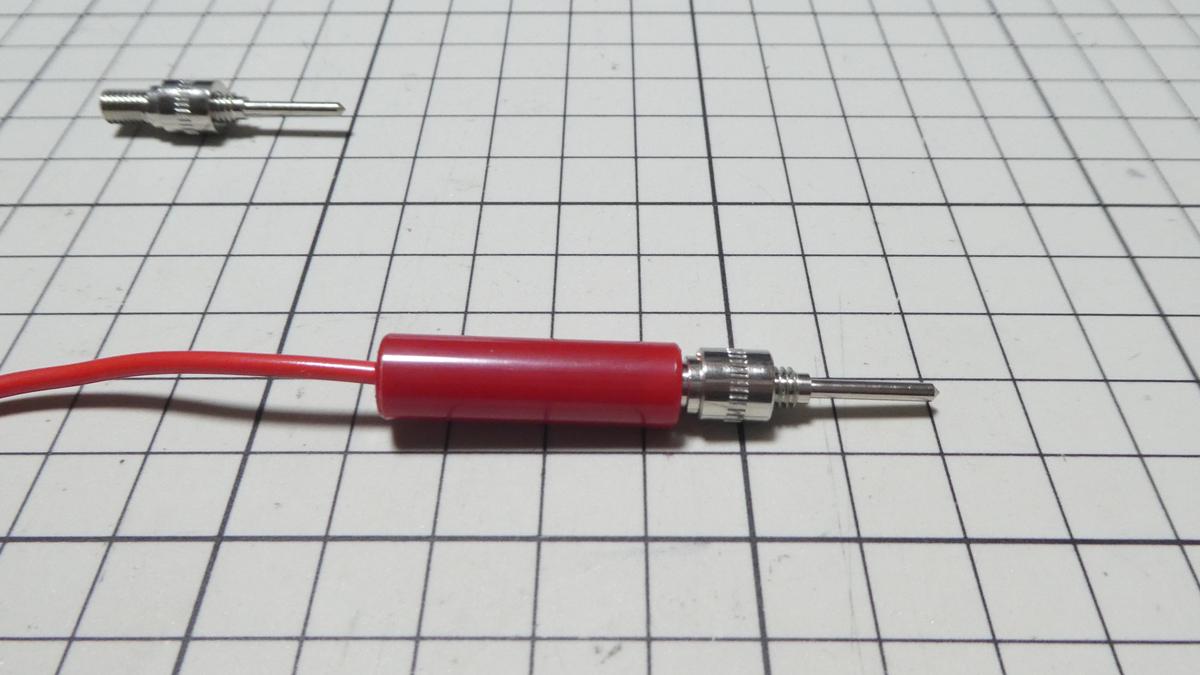

逆から繋ぐと…。

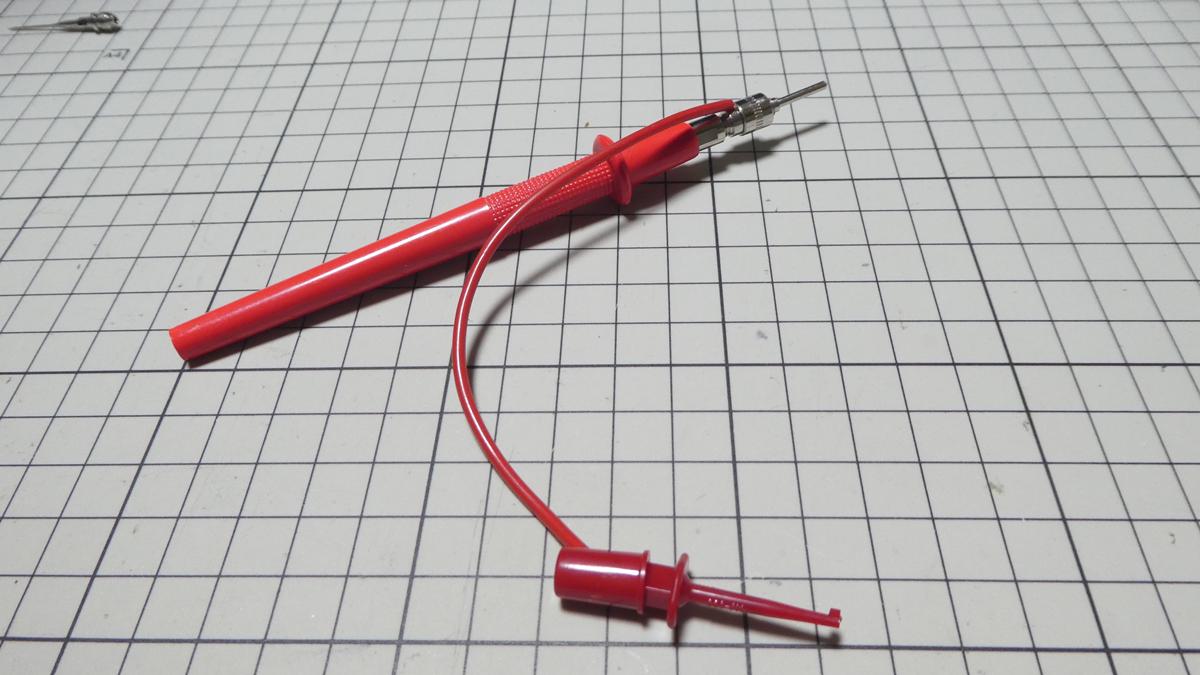

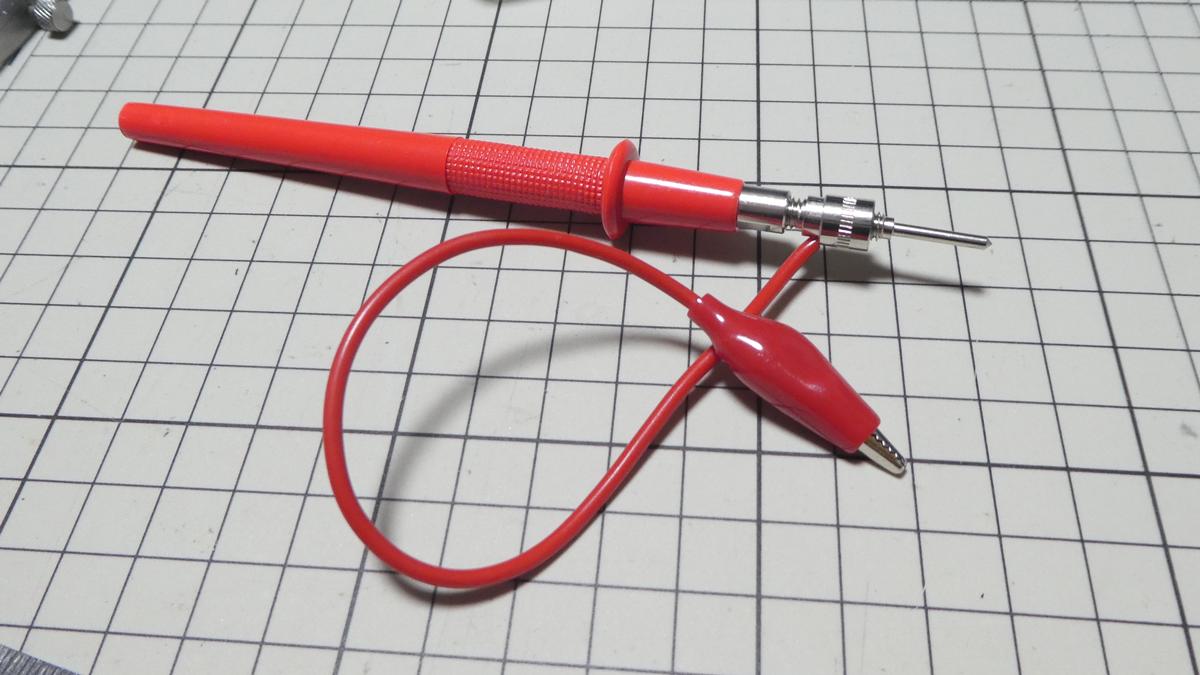

下図は先端を付け替えられるようにした自作のテストリード(後日レビュー予定)なんですが、こんな風に接続すればテストリードを取り換えずに2WAYな使い方もできます。

最後に各部のサイズを乗せておきます。

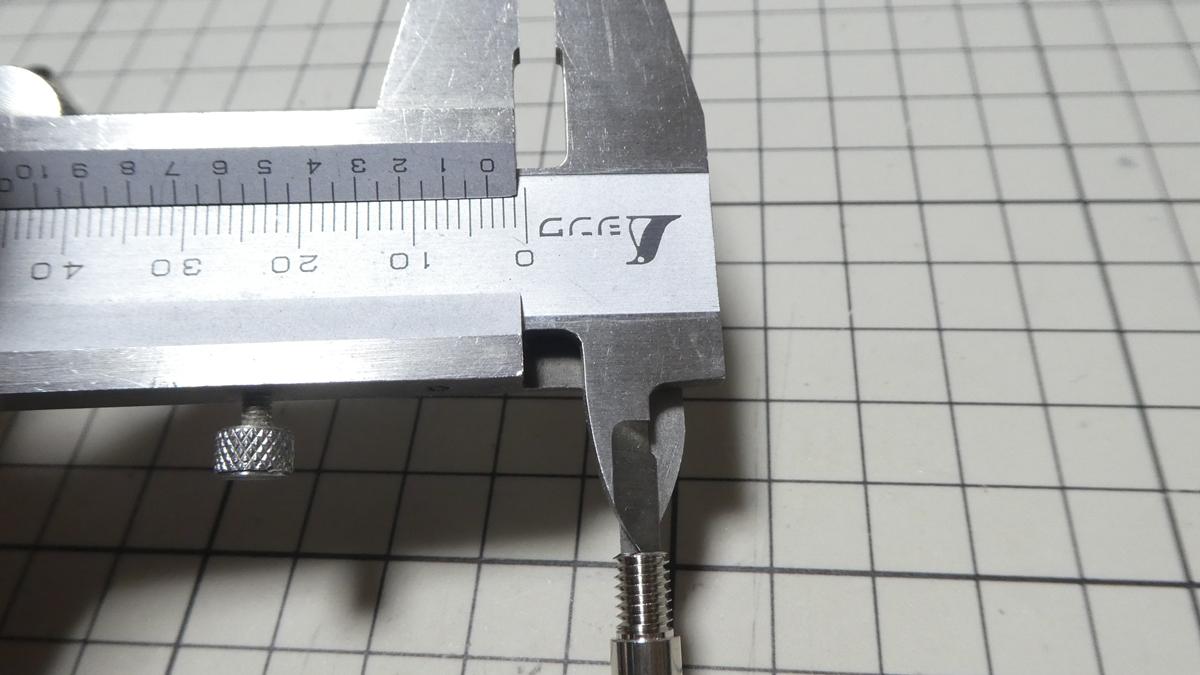

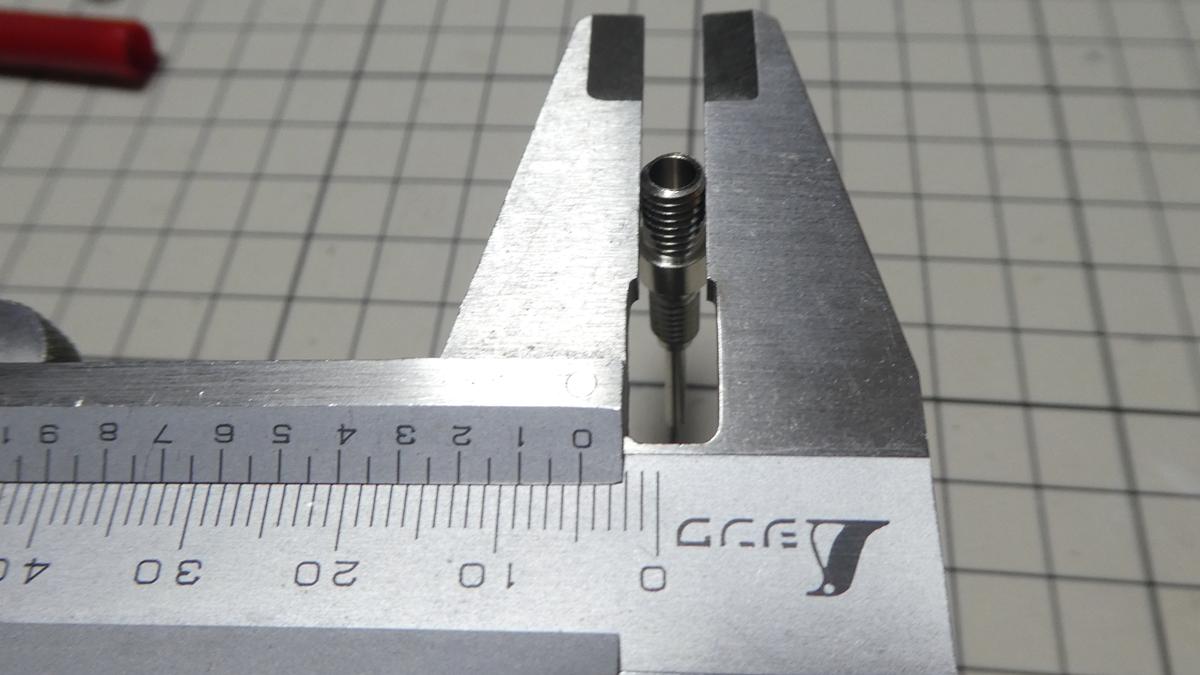

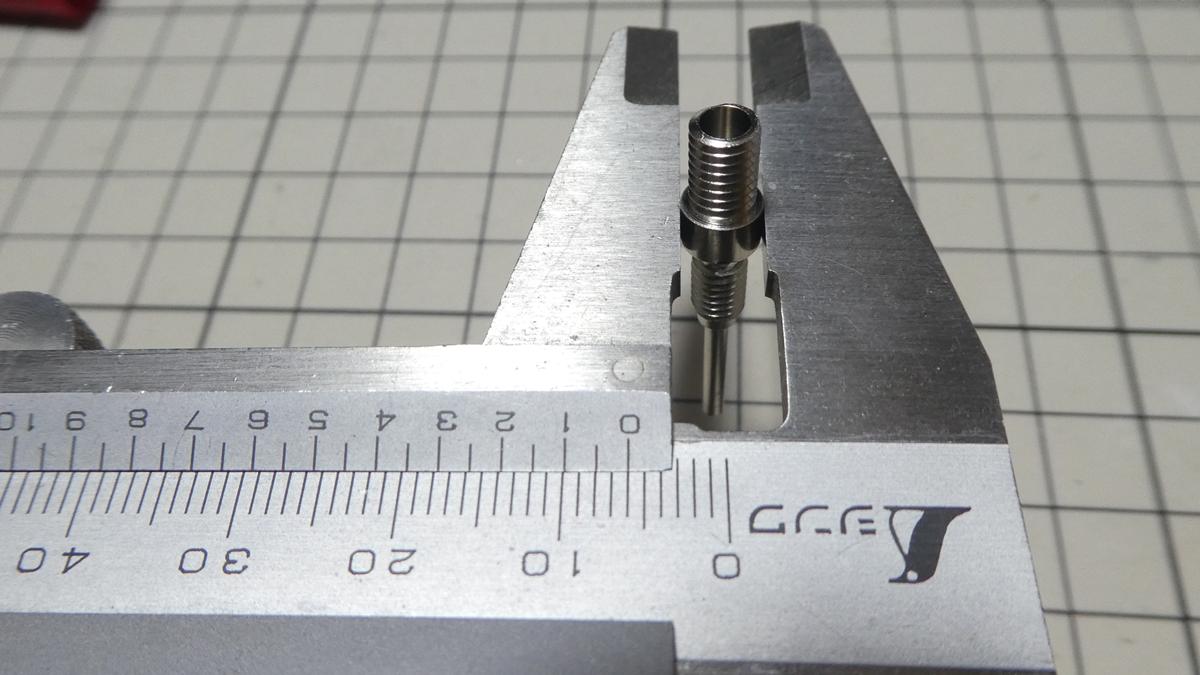

先端側のネジ山の外径は 約 4.4 mm。

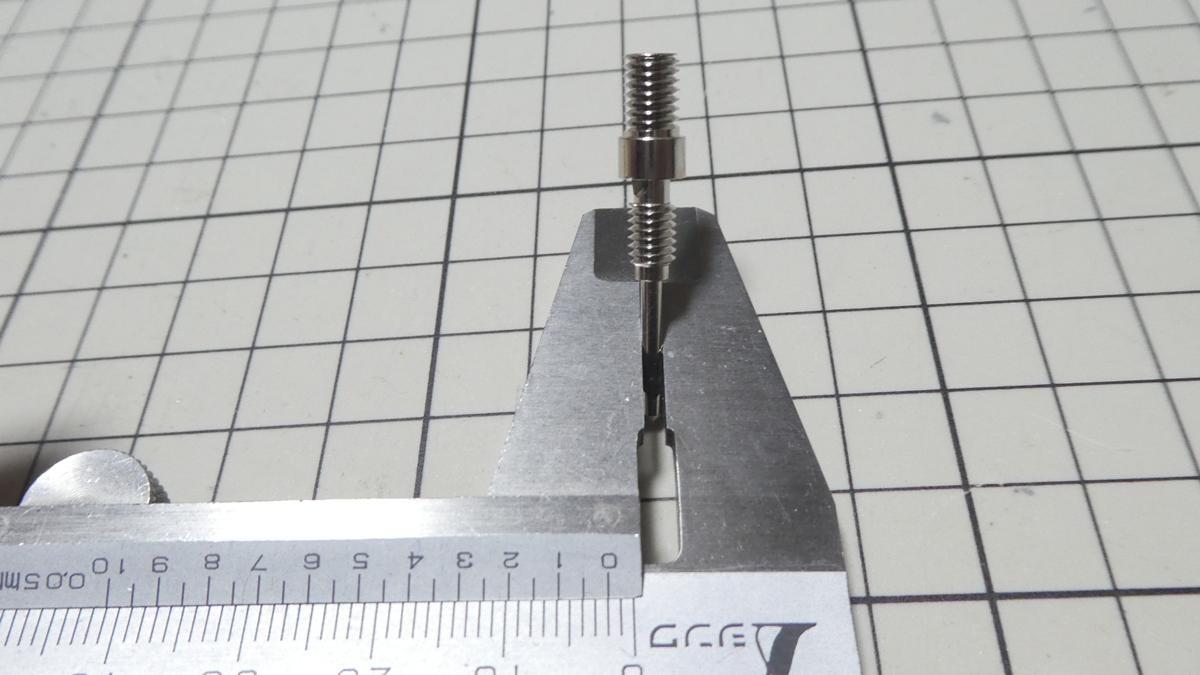

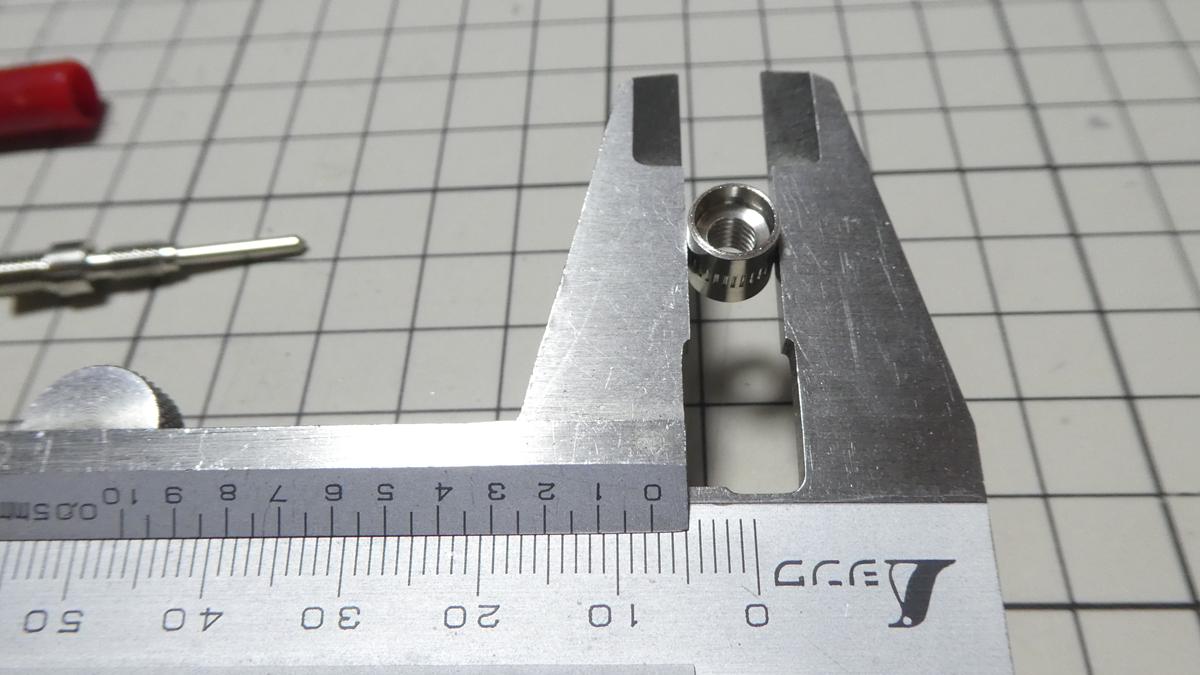

一番太い部分は外径 約 6 mm。

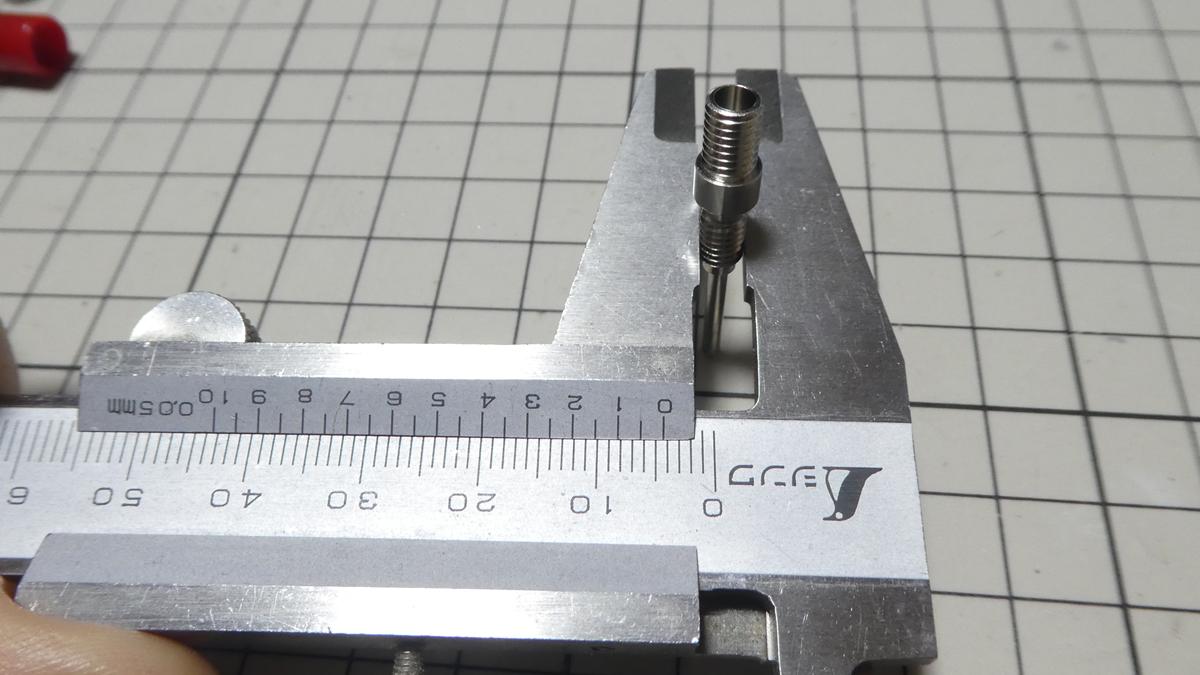

柄と接続する方のネジ山の外径は 約 5 mm。

穴径は 約 3.5 mm。

柄の前後。
