自作メモリクーラー改造編 ~フレームレス・メモリークーラー~

2013年9月7日 2017年5月6日 5件のコメント 自作パソコン


価格.comの おとぼけ宇宙人さんのGELID Silent5のクチコミ をみて、

超・かっけ~!!!と思ったので速攻で真似して作ってみました~w。

まずは完成図の画像の紹介からです~。


FST-MAG-B に取り付けました。

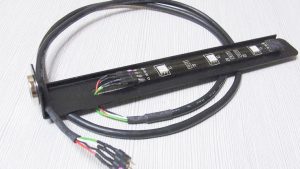

側面発光タイプのLED(RED)をマグネットシートで取り付けました。
(明るさはファンコン制御)


アクリルパネル越しの風景…。


こちらはフレームを削る前に使用していた自作メモリークーラーですw。
これの作り方についてはFST-MAG-Bのレビューに記載してますので興味がある方は コチラ からどうぞ。


<フレームを削る>
改造に使用したファンは HDC60-SL 付属していた6cmファン2機です。
こちらもLEDと一緒でファンコン制御です。

HDC60-SL

まず、ファンを分解できるところまで分解します。
このファンはスリーブベアリング構造なので裏のシールを剥がすと
(シールはカッターなどで削ぐようにすると折り目を付けずにキレイに剥がせます。)
回転軸の先端にCリングというもの一点だけ切れ目がついた樹脂製のリングがあります。


このCリングは羽根が取れないようにしているもので、ピンセット等で何とかして取り外します。
このCリングを外すとファンが取れるようになるので外します。


次にフレームをホビールーター(ミニコング2[画像])で削っていくので
モーター部分に削りカスが付着しないように養生(カバー)をしてます。
あとはモーターを支えるために必要な部分を最低限残すように削っていきます。


切断面は約2×2cmの角棒に320番の紙ヤスリを巻きつけて磨きました。
最後にモーターの軸にグリス[画像]を塗って、Cリングを元に戻して完成です。


FST-MAG-Bに取り付け>
Z9 Plus の天板部分に FST-MAG-B を取り付けると、ちょうどいい感じに
メモリに風が当たる位置になるのでこのステイにファン2機を取り付けることにしました。

ステイとファンの取り付けにはM4サイズの長さが10mmの程度のものが好ましかったんですが、
無かったので取り敢えずM3で6mm程度の長さのミリねじで固定してます。

また、振動でネジが緩んでくる可能性が大いにあるので、
たとえネジで緩んでも落ちないように対策していたほうがいいと思います。
あと、ステイごと落下する可能性も考えられるので心配の方は命綱のようなものを付けるとか
磁石での固定をせずにネジで固定したほうが良いかも…。



ただ、Z9 Plusの天板の網は平らではないので、FST-MAG-B(磁石使用)を固定するには
心許ない感じだったのでファン穴用目隠し板 PA-044 を取り付けて、
そこにFST-MAG-Bで取り付けるようにしたら安定度が増していい感じになりました。ヽ(´▽`)/
ただ、のちにある失敗を犯したことにより取り外すことになりましたが…w。


<羽根を白く塗ってみたが…?!>
フレームをブラックに塗っていい感じだったので
調子に乗ってクリアの羽根に白く色を塗ったんですが、
塗装の厚みを均等に塗れてないのか、妙にバランスが悪くなったみたいで
振動が以前より強くなって鉄板のビビリ音がするようになりました。
鉄板の天板の間にゴム板を挟むことで若干収まりましたが、
それでも以前より振動が強くなってますのでネジの緩みなどがちょっと心配ですね。

などと思いつつも何も対策をせずにのん気にWeb閲覧していると突然、ケースから異音が・・・?!

見るとメモリークーラーがアクリルパネルに当たって止まっていました。(゚Д゚≡゚Д゚)エッナニナニ?
傷ひとつなかったアクリルパネルに修復不可能なほどの深さの傷がぁーーーーーー(泣)。[画像]
振動で徐々に移動したいたみたいです~。キャ━━━━(゚∀゚)━━━━!!ポルターガイスト?

色を塗る前にはそんなこと無かったので完全に色を塗ったことが原因のようです。
塗装に関してはド素人かつ二度塗りなどするのが億劫なので一気に厚めに塗ったのが原因なのかナァ~w。
今はファン穴用目隠し板を外して網目にネジで固定してますが、
めっちゃ気に入ったのでGELID Silent6などを使ってまた作るつもりですw。ヽ(´▽`)/

最後に肝心の冷却能力ですが、
自分の環境では10℃前後の冷却効果がありました。

あと、作り方について何か質問がありましたらお気軽にコメントください。

このブログに記載してある内容について実行されて、
不具合や怪我などされても責任取れませんので自己責任でお願いします。

(o^-^o)
